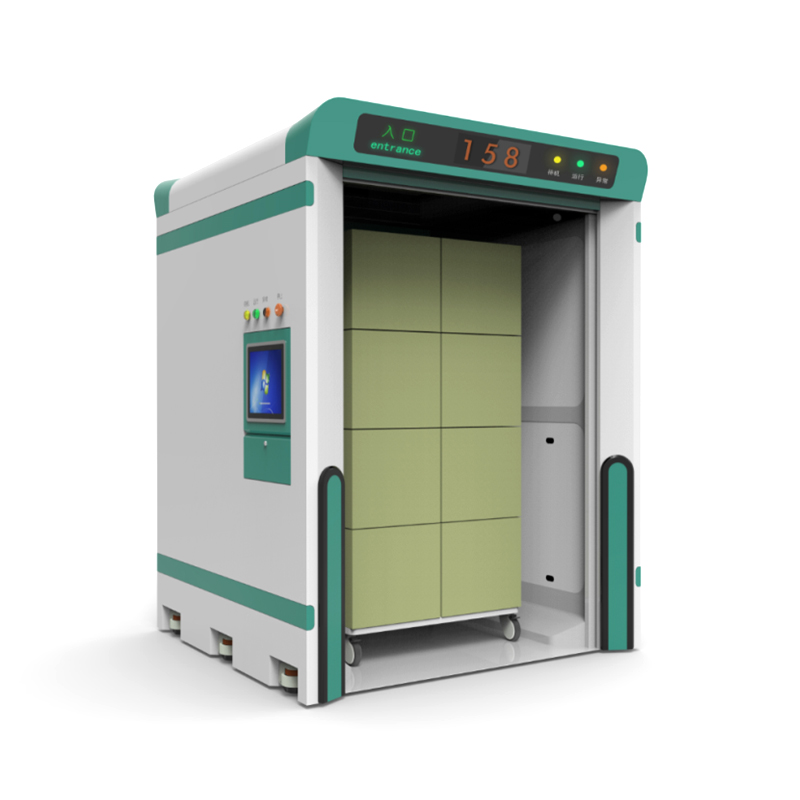

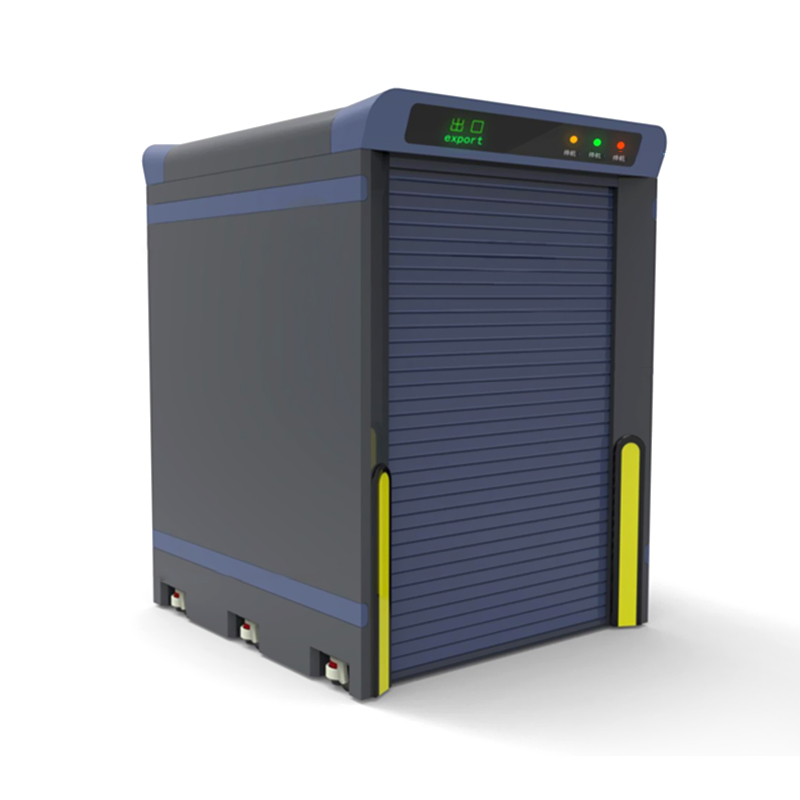

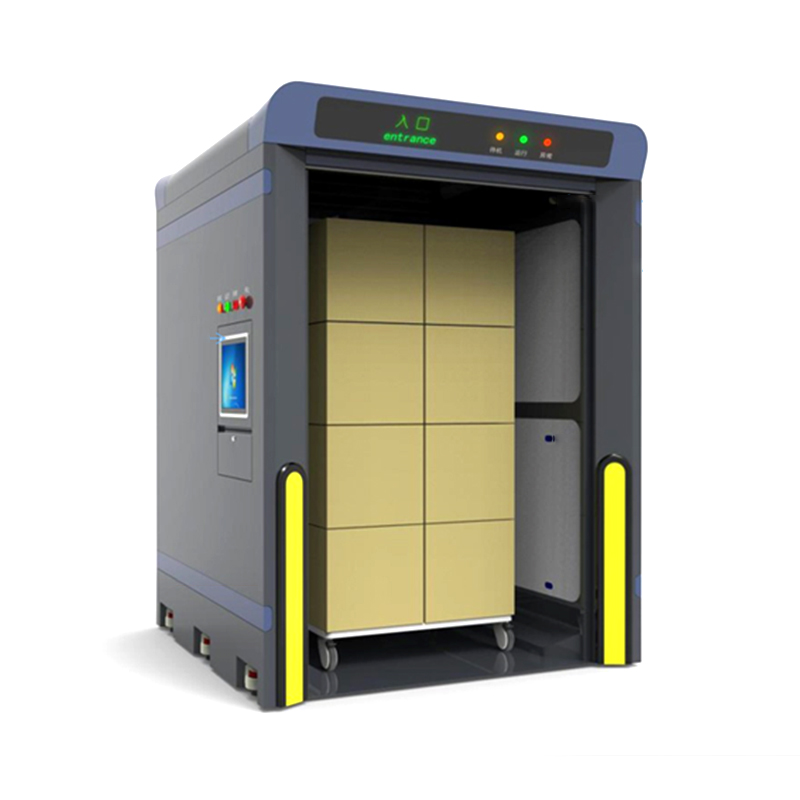

RFID智能通道門

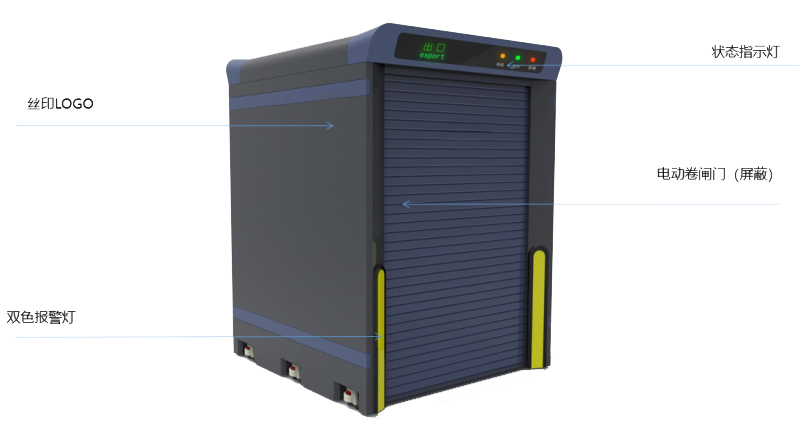

1可客制化絲印LOGO，為客戶提供貼牌服務。

2頂部狀態指示燈，提示設備待機、運行、異常的三種狀態，實時提現設備工作情況。

3電動低噪音卷閘門，采用高速電機，可快速開關門。

4采用特制屏蔽卷簾，通道機信號不泄露，防止標簽串讀發生。

5門側雙色報警燈，配合頂部報警燈，報警提醒更明顯、直觀。

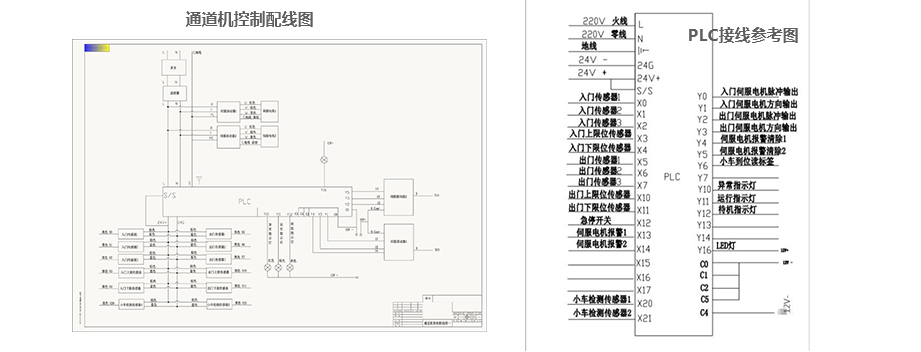

6采用PLC進行自動化控制，實現卷簾門/對開門自動開關，并實現關門檢測，防止串讀到倉庫標簽（卷簾開啟/關閉時間可控制在3S內）。

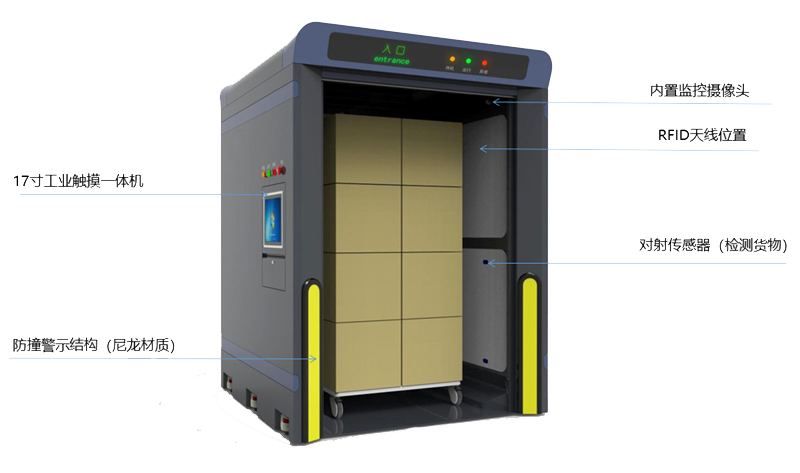

717寸工業觸摸一體機，默認配置windows系統，Android可選。

8可控制通道機卷簾和設備讀取，提供整套設備的SDK對接開發資料，支持二次開發。

9防撞結構采用尼龍材質，結實耐用。配備雙色警示條，外形醒目。

10設備內置廣角監控攝像頭，可在通道機外部工控實時查看內部運行狀態。

11設備可選配內部WiFi，在卷簾閉合狀態下，與內部設備進行通訊，如AGV。

12采用性能強勁的超高頻模組，可快速識別批量300/800件產品以上。

13內置6組貨物傳感器，實時檢測貨物位置，以聯動PLC進行相應操作。

14通道機邊側防撞限位臺階設計，防止推車進入時碰撞天線及通道機內壁。

15入口燈光指示，可配置通道機入口LED盤點顯示屏，實時顯示盤點的總數量。

16通訊采用WiFi和網口進行外部通訊，兩種方式，根據不同使用場景可靈活使用。

176個超靜音腳輪，單輪承重超過150KG，高度可調節。調升高度時，方便搬運和固定。

18采用隱藏式設計，外型美觀，表面無金屬螺絲，設備整體化程度高，提升產品檔次。

19頂部飛檐式設計，外型靈巧，增加了入口頂沿顯示屏的顯示寬度，斜度設計更方便使用者觀看數據和狀態。

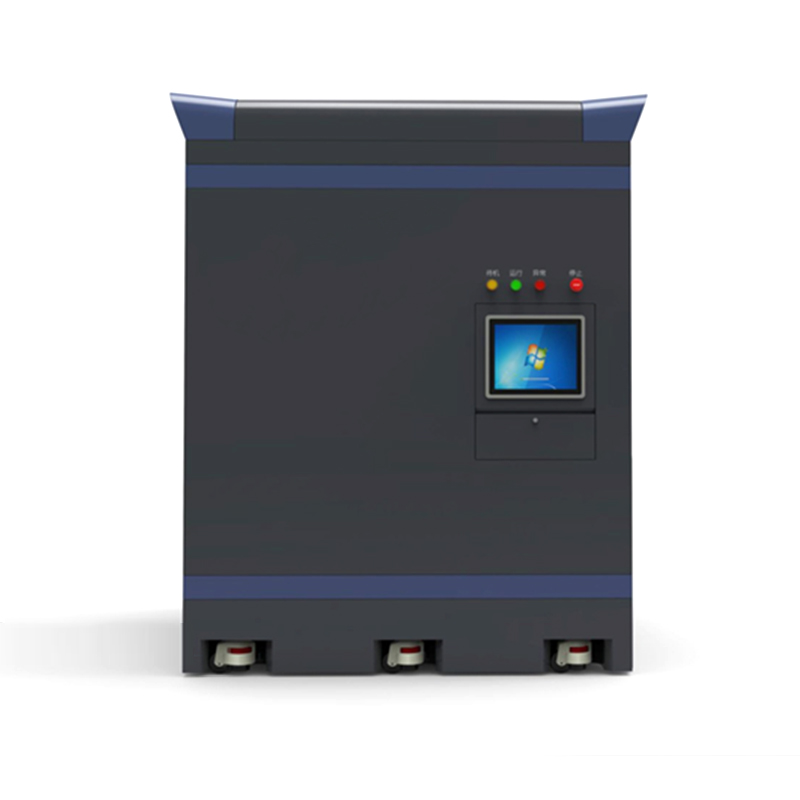

20功能指示燈為待機、運行、異常三種狀態，對應入口上沿指示燈，方便從不同面及時查看設備狀態。

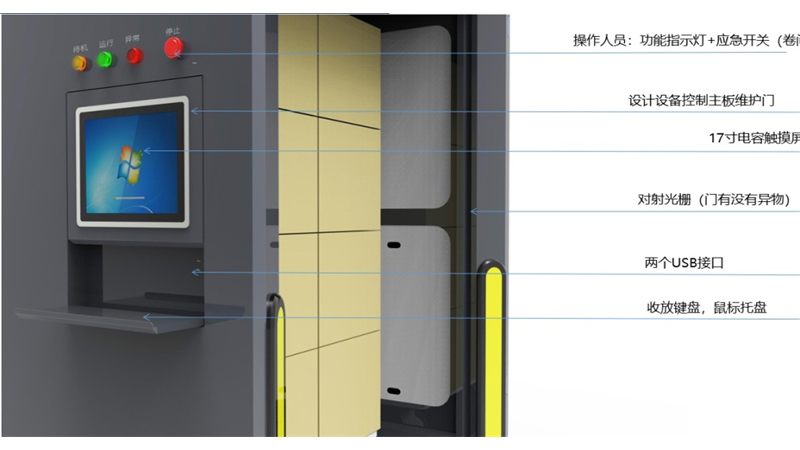

21配備急停按鈕，在發生特殊情況時，可以緊急停止設備，剎停卷閘電機，以便及時處理。

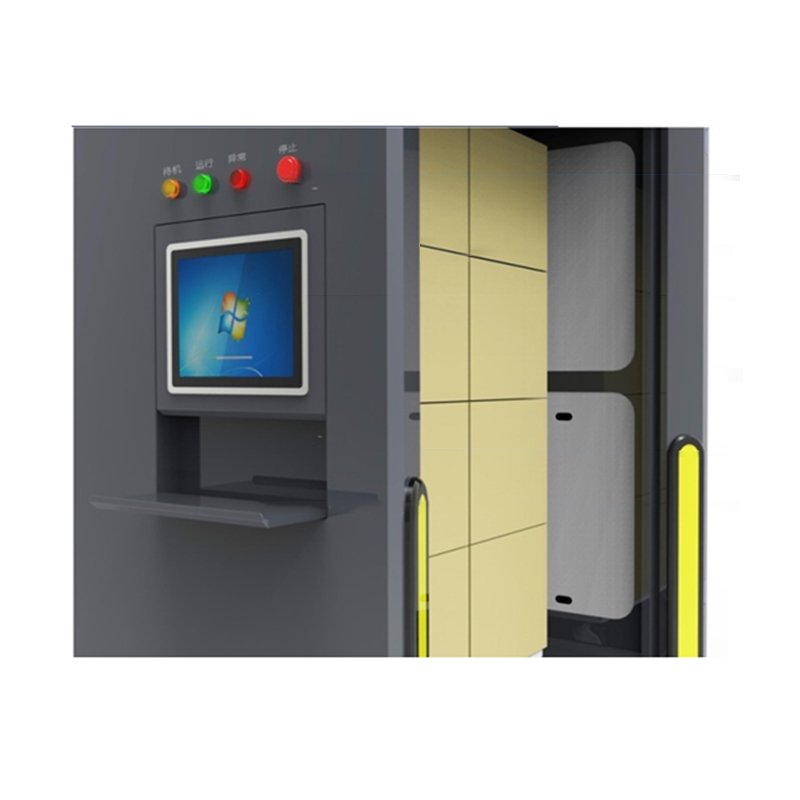

22工控觸摸顯示屏，配備可收放鍵盤，方便實時交互輸入操作。工控顯示屏鑰匙開啟后可上掀，方便維護。

23兩組異物檢測傳感器，實時檢測異物，聯動卷閘門防夾、防損。

24兩組USB接口，方便導入，拷出相應數據，或外接鍵盤等操作。

25配備外置鍵盤和鼠標，方便交互較多的使用場景，方便操作。

RFID智能通道門，發貨前采取整機測試、發貨時分拆為主要的三部分，在現場進行組裝。

主體框架

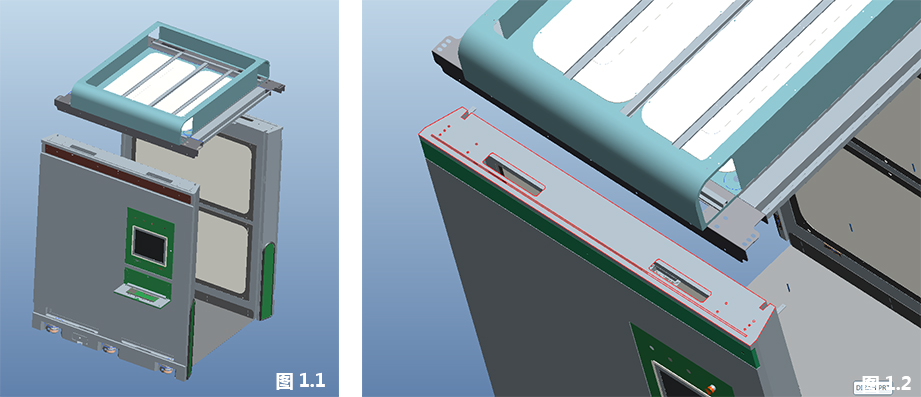

拆除包裝后，將通道機腳輪裝好(使用螺絲型號)，左右共6個腳輪。將腳輪打到標準低，直至站立不滑動。將兩側面板站立，再將頂部結構架上安裝槽卡住，座進去。（如圖1.1）
門板上外側蓋板處有8顆（螺絲型號）螺絲固定。內側有6顆（螺絲型號）螺絲固定。（如圖 1.2）

傳動結構
傳動結構裝在頂部前后，注意電機方向錯開。（如圖1.3）
傳動結構每側有5顆（螺絲型號）螺絲固定。（如圖1.4、1.5）

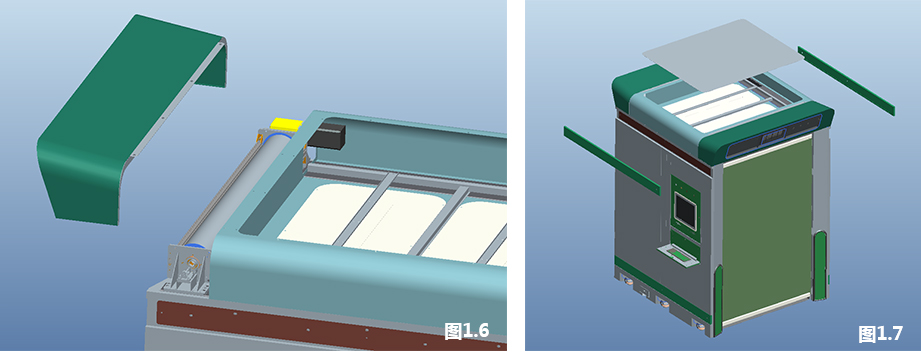

前后飛檐
飛檐的結構，架在傳動結構上方即可，注意不要撞到行程及傳動的結構部分。下部不需要螺絲，鎖緊頂部4顆（螺絲型號）即可固定。
頂板和側邊蓋板
頂部蓋板采用16顆（螺絲型號）固定，側邊蓋板螺絲需要鎖，是沉孔鎖入的，固定以后用膠塞蓋住即可。（如圖1.7）

PLC測試

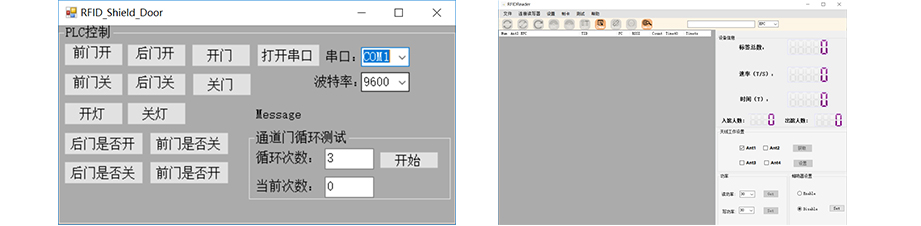

打開RFID_Shield_Door.exe文件；如圖1.7所示，選擇對應com口，波特率默認是9600。電機打開串口，即可。
①通過前門開、后門開、前門關、后門關等可以單獨控制前后卷簾門的開關。
②通過開門、關門可以同時開啟、關閉前后卷簾門。
③通過開燈、關燈可以控制通道機內的照明燈光。
④通過前后門是否開關，可以獲取當前門的狀態。

讀寫測試

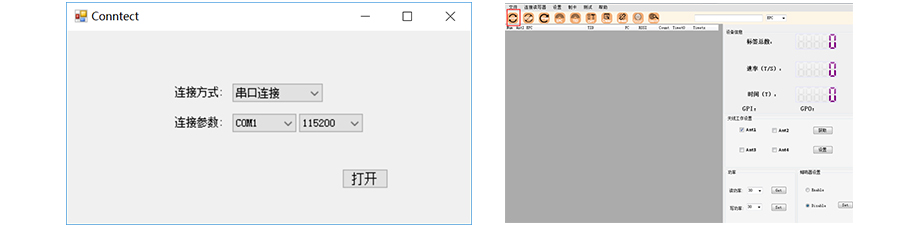

打開ReaderDemo.exe，選擇連接讀寫器-設備連接。

選擇對應COM口，波特率默認115200。點打開。
選擇LOOP循環讀取，即可在界面中看到讀取的標簽數量。默認選擇4個天線，并設置功率為30dBm。

運輸及要求

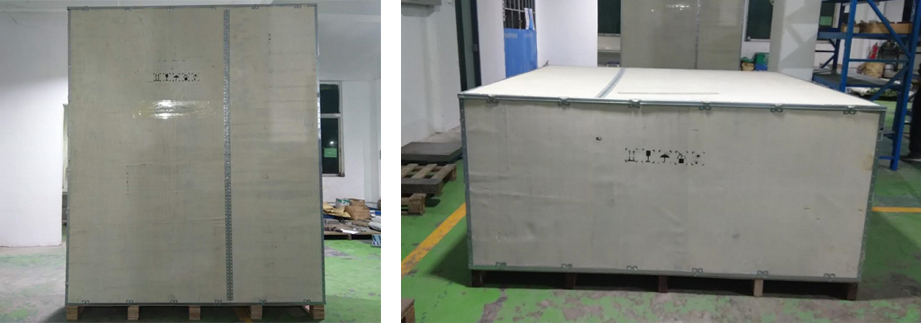

包裝方式采用了整體木箱外包裝，共兩箱，兩個側面板打包一箱，頂部和傳動部分及配件一箱。包裝箱帶有底座叉車踏板，方便儲運，可有效的減少外部撞擊力所帶來的損壞。內包裝采用了加厚版珍珠棉，科學合理的填充了木箱內部空間，有效避免了產品在運輸過程中的損壞。
通道機包裝較大，卸貨及裝貨時請使用叉車，卸貨時要與送貨公司溝通使用尾板車及叉車卸貨。
拆箱工具：一字螺絲刀+錘子
提示：木箱接口鐵片鋒利，小心劃傷?。?！
①適合鐵路、公路、水運等運輸方式。
②需按箱體標識正放，頂部包裝箱不可倒置。
③防止雨水浸淋。
儲存要求
①儲存時要將設備卷簾卷起，防止雨水浸淋。
②環境要求陰涼干燥，溫度不高于50℃。
